În domeniul comunicațiilor optice, atenuatorul optic variabil (VOA) joacă un rol indispensabil. Ca o componentă cheie pentru reglarea puterii optice, VOA nu numai că garantează transmisia stabilă a semnalelor optice, dar îmbunătățește și performanța generală a sistemului.
Un atenuator optic variabil este un dispozitiv optic pasiv conceput pentru a obține o atenuare controlabilă a puterii optice. Reglează cu precizie energia semnalelor optice pentru a îndeplini cerințele diverselor scenarii de aplicare. VOA-urile sunt împărțite în principal în două categorii: atenuatoare optice variabile mecanice (MVOA) și atenuatoare optice variabile electrice (EVOA). MVOA realizează atenuarea puterii optice prin ajustare manuală, în timp ce EVOA modifică nivelurile de atenuare prin aplicarea semnalelor electrice de transmisie, oferind o precizie și flexibilitate superioare de reglare.
VOA adoptă o gamă largă de mecanisme de lucru, inclusiv cele mecanice, magneto-optice, cu cristale lichide, MEMS (Sistem Micro-Electro-Mecanic), termo-optice și acusto-optice.
1. Tip mecanic: Puterea optică în calea luminii este ajustată prin mișcarea componentelor care blochează lumina, cum ar fi foile sau conurile. Acest design are o structură simplă, dar precizie și flexibilitate de reglare relativ scăzute.
2. Tip magneto-optic: Atenuarea energiei luminoase se realizează prin valorificarea modificărilor proprietăților optice ale substanțelor aflate sub câmpuri magnetice, și anume efectul de rotație magneto-optic. Acest tip oferă precizie și stabilitate ridicate, dar vine cu un cost mai mare.
3. Tipul cristalelor lichide: Pe baza efectului de birefringență care decurge din anizotropia indicelui de refracție al cristalelor lichide, se aplică un câmp electric extern pentru a reorienta moleculele de cristale lichide, regland astfel transmisia luminii. VOA cu cristale lichide oferă o viteză de răspuns rapidă și o gamă largă de atenuare.
4. Tip MEMS: Micro-oglinzile fabricate cu tehnologie micro-electro-mecanică sunt înclinate prin forța electrostatică pentru a regla intensitatea luminii reflectate. MEMS VOA se caracterizează prin dimensiuni reduse, greutate redusă și nivel ridicat de integrare.
5. Tip termo-optic: Nivelurile de atenuare sunt modulate prin variații ale proprietăților optice ale materialului (de exemplu, indicele de refracție) în câmpurile de temperatură. VOA termo-optice au o structură simplă și un cost scăzut, dar suferă de o viteză de răspuns redusă.
6. Tip acusto-optic: Undele ultrasonice generează tensiuni periodice în interiorul cristalelor acusto-optice, inducând fluctuații periodice ale indicelui de refracție pentru a modula fasciculele de lumină. VOA acusto-optice oferă viteză de reglare rapidă și stabilitate excelentă.
VOA sunt implementate pe scară largă în comunicațiile optice, detecția prin fibră optică, instrumentele optice și alte domenii.
1. Comunicații optice: echilibrează intensitatea semnalelor optice pe diferite canale pentru a menține o calitate constantă a semnalului; reglați puterea semnalului optic pentru a se adapta la diferite distanțe de transmisie și specificații ale receptorului.
2. Detecție prin fibră optică: Simulați intensitățile semnalului optic în diverse condiții de mediu pentru a testa și verifica performanța și fiabilitatea sistemului.
3. Instrumente optice: aplicate dispozitivelor laser, contoarelor de fotoni, spectrometrelor, microscoapelor optice și altor echipamente pentru a controla intensitatea și fluxul semnalului optic pentru rezultate de măsurare precise.

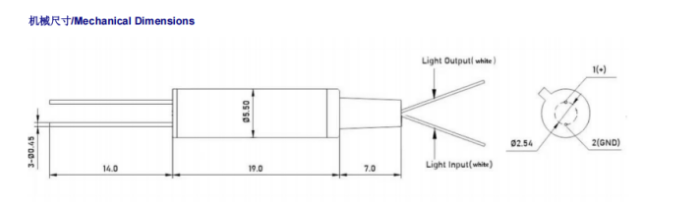

| Articole | Parametrii | Unitate |
|---|---|---|
| Gama de lungimi de undă de operare | Banda O/banda C/banda L/banda completa/altele | nm |
| Tip de atenuare | Luminos sau Întunecat | - |
| Interval de atenuare | ≥15/20/30/40 | dB |
| Pierdere de inserție | ≤0,7 | dB |
| Rezoluție de atenuare | Continuu | dB |
| Pierdere de returnare | ≥45 | dB |
| Tip de fibră | SMF-28e | - |
| Timp de răspuns (10-90% putere optică) | ≤5 | Domnișoară |
| Tensiune de conducere | 5/6.5 | V |
| Puterea motrice | ≤5 | mW |
| Pierdere dependentă de polarizare | ≤0,2 @ 10dB, ≤0,5 @<20dB at. | dB |
| Pierdere dependentă de lungimea de undă | ≤0,6 @ 10dB, ≤1,0 @<20dB peste 20nm | dB |
| Putere optică maximă | ≤500 | mW |
| Temperatura de operare | -0~+70 | °C |
| Temperatura de depozitare | -40~+85 | °C |
| Tip conector | Personalizat | - |
| Dimensiunea pachetului | Φ5,5xL19 | mm |

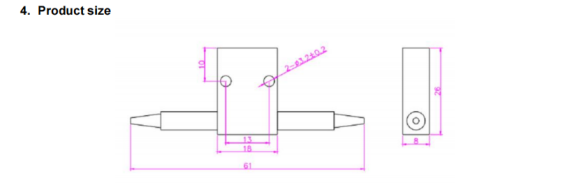

| Parametru | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tip (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| lungime de unda (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Interval de atenuare (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Pierdere inițială (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Pierdere de returnare (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Tip de fibră | SMF-28e | SMF-28e | SMF-28e | 50/125 sau 62,5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Dimensiune (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Temperatura de funcționare (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Temperatura de depozitare (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
