Un splitter de fibră optică, cunoscut și ca un splitter optic, este un dispozitiv optic pasiv utilizat în sistemele FTTH (Fiber to the Home) pentru a împărți un singur semnal de fibră optică în două sau mai multe semnale optice de ieșire conform unui raport predeterminat. De exemplu, un splitter optic 1x4 distribuie semnalul optic de la o fibră la patru fibre într-un raport specific. Spre deosebire de multiplexorul de diviziune a lungimii de undă (WDM) dintr-un sistem WDM, care separă semnalele optice de diferite lungimi de undă în canale de lungime de undă corespunzătoare, un splitter optic distribuie întregul semnal optic pe mai multe canale pentru transmisie.

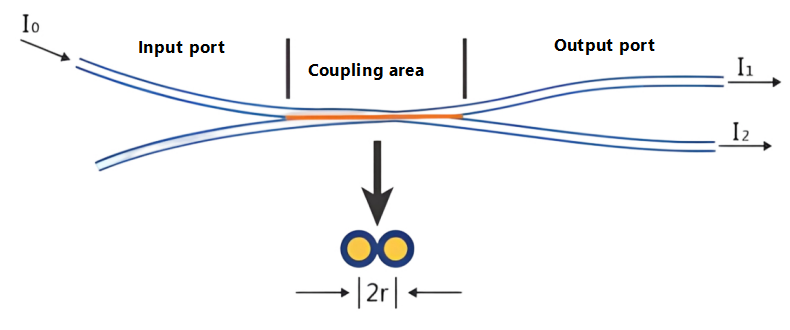

La transmiterea semnalelor optice într-o fibră monomodală, energia luminii nu este concentrată în întregime în miezul fibrei; o cantitate mică se propagă prin placarea din apropierea miezului. Cu alte cuvinte, dacă nucleele a două fibre sunt suficient de apropiate, câmpul de mod al luminii care se propagă într-o fibră poate intra în cealaltă, permițând re-îmbunătățirea semnalului optic în ambele fibre. Noua alocare.
Splitterele optice pot fi clasificate în două tipuri în funcție de principiul lor de funcționare: splitere optice cu ghid de undă plan (PLC) și splitere optice conice biconice fuzionate (FBT); după configurația portului, acestea pot fi clasificate în: cuple de tip X (2x2), cuple de tip Y (1x2), cuple stea (NxN, N>2), cuple arbore (1xN, N>2) etc.; în funcție de raportul lor de divizare, ele pot fi clasificate în divizare neuniformă și divizare uniformă; o altă metodă de clasificare se bazează pe modul unic (1310nm) și multimod (850nm).

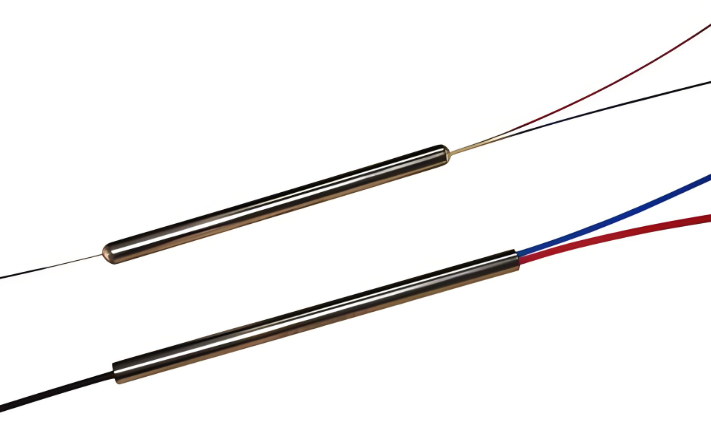

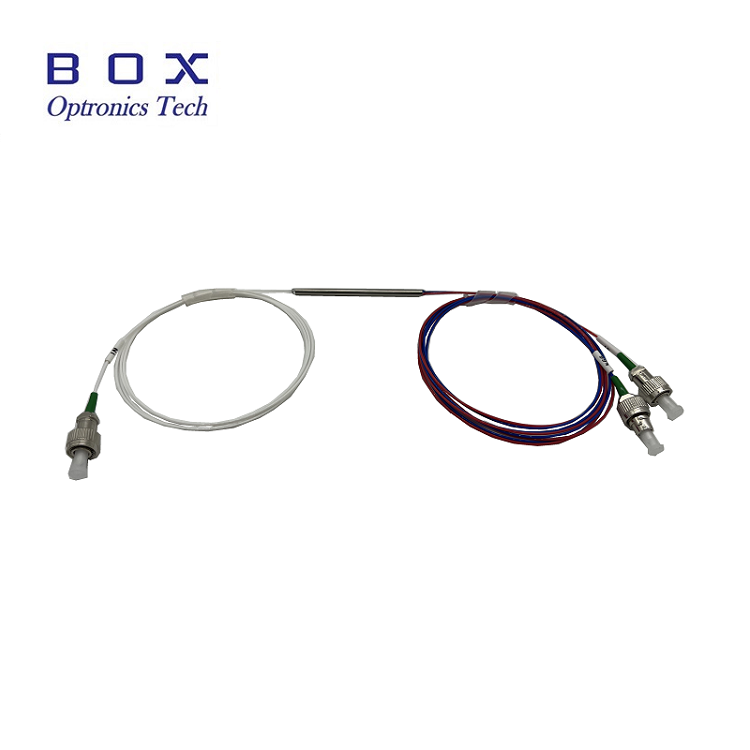

Splitter optic FBT... Circuitul este fabricat folosind un proces tradițional de cuplare conică. Două sau mai multe fibre optice, cu acoperirea lor îndepărtată, sunt îmbinate împreună și apoi topite la temperatură ridicată pe o mașină de conicitate în timp ce sunt întinse pe ambele părți. Raportul de împărțire este monitorizat în timp real. Odată atins raportul de despicare dorit, procesul de topire și întindere se încheie. Un capăt reține o fibră (restul sunt tăiate) ca intrare, în timp ce celălalt capăt servește ca terminal cu mai multe ieșiri. Pot fi obținute diferite rapoarte de despicare prin controlul unghiului de răsucire a fibrei și a lungimii de întindere. În cele din urmă, secțiunea conică este întărită cu adeziv pe un substrat de cuarț și introdusă într-un tub de oțel inoxidabil.

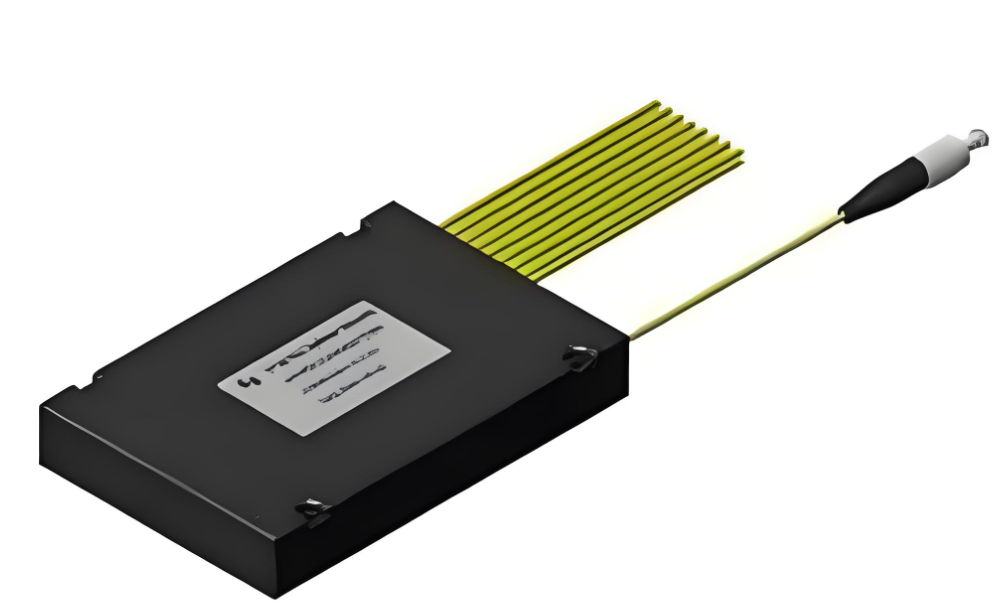

Splitterele optice PLC Plane Wave PLC (Planar Lightwave Circuit) sunt dispozitive integrate de distribuție a puterii cu ghid de undă, bazate pe substraturi de cuarț, fabricate folosind procese semiconductoare (fotolitografie, gravare, dezvoltare etc.). Splitterele PLC împart semnalele optice dintr-o singură fibră optică în mai multe fibre optice, realizând o distribuție uniformă a energiei optice. Matricea de ghid de undă optică este situată pe suprafața superioară a cipului, integrând funcția de divizare pe cip; apoi, rețelele de fibre cu mai multe canale sunt cuplate la capetele de intrare și de ieșire la ambele capete ale cipului și încapsulate.
FBT VS Principalele avantaje ale splitterelor conice PLC FBT sunt utilizarea simplă a materiei prime, costul relativ scăzut și cerințele mai puțin solicitante pentru echipamente și proces. Raportul de împărțire poate fi monitorizat în timp real, după cum este necesar, permițând fabricarea de splittere inegale. Dezavantajele sunt: în prezent, tehnologia matură de tapering poate produce doar splittere de până la 1x4. Pentru dispozitivele mai mari de 1x4, mai multe unități 1x2 sunt conectate împreună și apoi ambalate într-o carcasă splitter. Splitterele FBT acceptă doar trei lungimi de undă: 850nm, 1310nm și 1550nm, ceea ce le face incompatibile cu alte lungimi de undă.
Caracteristicile produsului ale splitterelor PLC sunt: pierderea este insensibilă la lungimea de undă optică, îndeplinind cerințele de transmisie a diferitelor lungimi de undă (1260~1650nm); divizarea uniformă, distribuirea semnalelor în mod egal către utilizatori; structură compactă și dimensiuni reduse; o singură unitate... Dispozitivul are un număr mare de canale splitter, ajungând la peste 64: cost mai mare pe canal, iar cu cât mai multe canale, cu atât avantajul de cost este mai semnificativ. Dezavantajul este costul său mai mare în comparație cu splitterele conice biconice topite, în special la splitterele cu canale joase.
Splitter-ul optic PLC constă din trei părți: un cip de splitter optic și rețele de fibră optică cuplate la ambele capete. Aceste trei componente trebuie să fie aliniate precis; proiectarea și asamblarea lor joacă un rol crucial în stabilitatea splitter-ului PLC. Cipul folosește tehnologia semiconductoare pentru a crește un ghid de undă splitter pe un substrat de cuarț. Cipul are o intrare și N ghiduri de undă de ieșire. Apoi, rețelele de fibră optică de intrare și ieșire sunt cuplate la ambele capete ale cipului și este instalată o carcasă pentru a forma un splitter optic cu o intrare și N ieșiri.
Cipurile PLC Splitter pot fi proiectate ca 1xN și 2xN, unde N este de obicei un multiplu de 2, cum ar fi 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; și splittere neuniform distribuite, cum ar fi 1x3, 1x5, 1x9 etc. Odată cu creșterea cererii de FTTR (Fiber to the Room), aplicarea splitterelor de putere distribuite neuniform va deveni din ce în ce mai răspândită, iar procesul de fabricație va deveni mai dificil. Cipurile optice splitter PLC au avantaje precum costul scăzut, fiabilitatea ridicată, flexibilitatea ridicată și scalabilitatea, făcându-le deosebit de potrivite pentru diverse scenarii de aplicații, cum ar fi sisteme de transmisie, integrare în rețea, acces în bandă largă, comunicații prin fibră optică și servicii multimedia.
Splitter PLC cu menținerea polarizării Splitterul PLC care menține polarizarea realizează în principal... În timp ce menține starea de polarizare, puterea de intrare este împărțită uniform, folosind o matrice de fibre cu un singur canal care menține polarizarea ca intrare și o matrice de fibre multicanal care menține polarizarea ca ieșire. Polarizarea undei polarimetrice liniare emisă în fibră rămâne neschimbată în timpul propagării și există puțină sau deloc cuplarea încrucișată între modurile de polarizare, realizând astfel cuplarea care menține polarizarea și scindarea fasciculului. În mod obișnuit, se utilizează fibra PANDA. Splitterele optice PLC sunt utilizate în principal în aplicații speciale care necesită întreținerea polarizării, cum ar fi sistemele de detectare cu fibră optică sau comunicarea coerentă.
Indicatorii de performanță care afectează splitterele optice includ în general:
Pierdere de inserție Pierdere de inserție (IL):Pierderea prin inserție se referă la reducerea puterii optice la un port de ieșire specificat în raport cu puterea optică de intrare totală la lungimea de undă de funcționare a unui splitter PLC. Mai simplu spus, este pierderea în dB a fiecărei ieșiri în raport cu intrarea. În general, cu cât pierderea de inserție este mai mică, cu atât performanța splitterului este mai bună.
Pierdere de returnare:Pierderea de retur se referă la raportul în decibeli dintre lumina reflectată (lumina împrăștiată transmisă continuu la intrare) și lumina de intrare la conexiunea de fibră optică. Pierderea de retur mai mare este mai bine pentru a reduce impactul luminii reflectate asupra sursei de lumină și a sistemului.
Directivitate:Directivitate se referă la raportul dintre puterea optică de ieșire la capătul luminii fără injecție și puterea luminii de injecție (lungime de undă măsurată) de pe aceeași parte a splitter-ului PLC în timpul funcționării normale.
Pierdere dependentă de polarizare:Pierderea dependentă de polarizare se referă la modificarea maximă a puterii optice de ieșire la fiecare port de ieșire al splitterului PLC atunci când starea de polarizare a semnalului optic transmis se modifică în întreaga stare de polarizare.
Izolare:Izolarea se referă la capacitatea unui splitter de fibră optică de a izola semnalele optice pe alte căi optice dintr-o cale optică dată.
