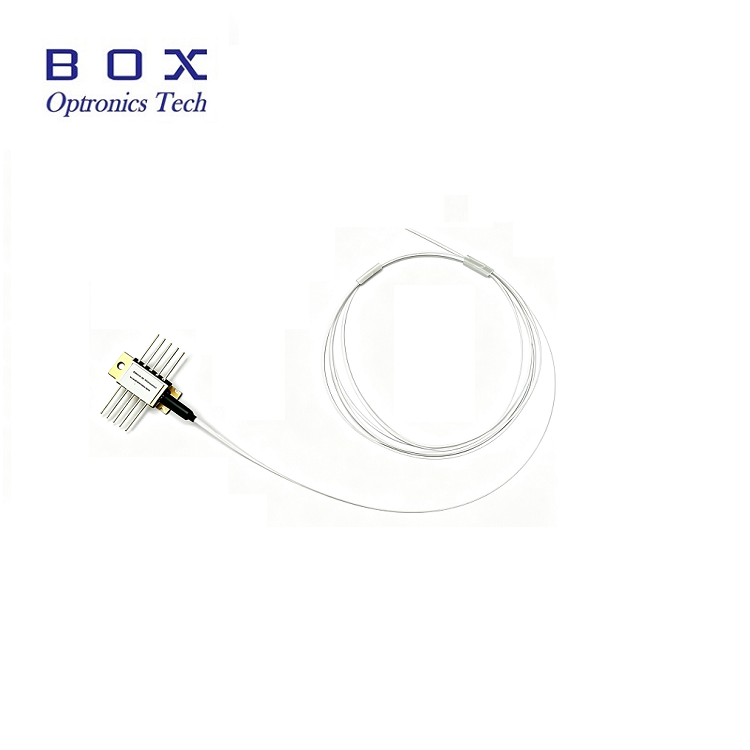

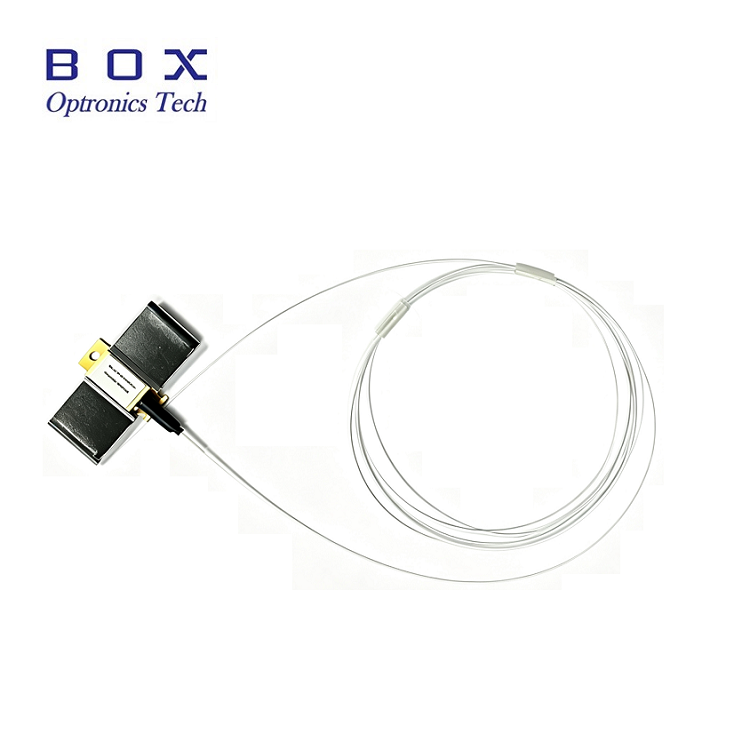

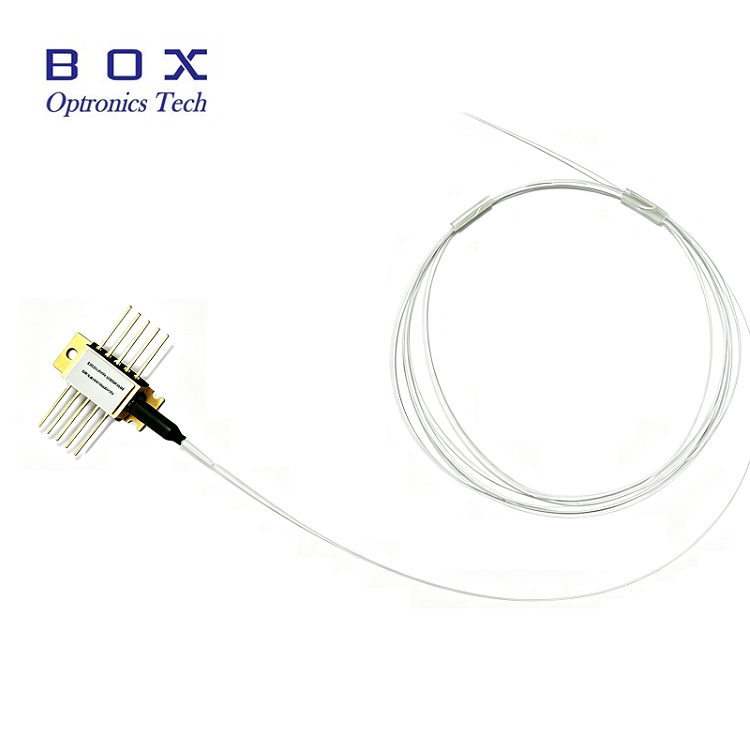

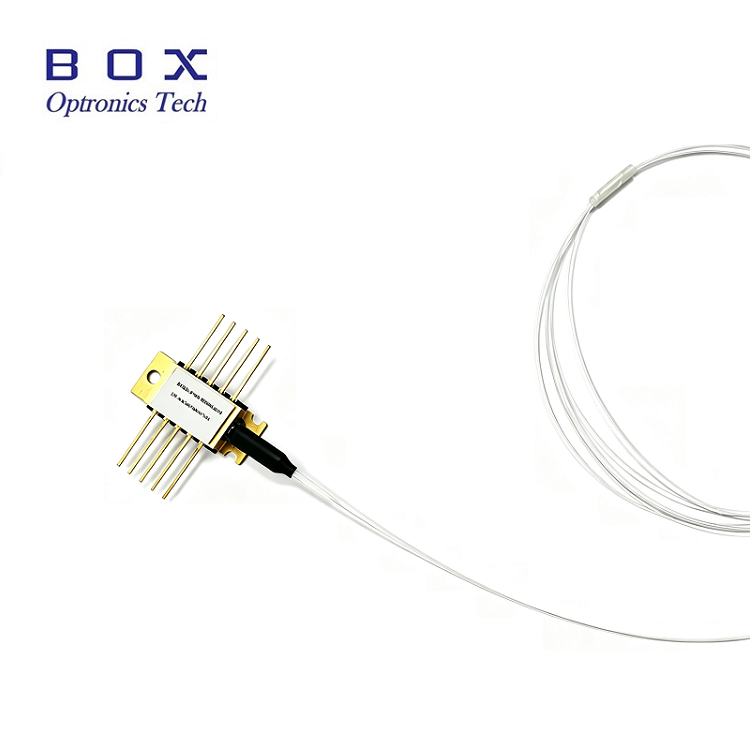

Modul de diodă laser cu mini pompă răcită cu fluture 980nm 10 pini

Descoperiți performanța de neegalat a modulului de diodă laser cu mini pompă răcită cu fluture de 980nm cu 10 pini de la Box Optronics – soluția dumneavoastră supremă pentru pompare de mare putere, stabilă la lungime de undă în sisteme DWDM EDFA și CATV pe distanțe lungi. Proiectat cu stabilizare FBG avansată, acest modul sigilat ermetic blochează emisia cu precizie la 974 nm sau 976 nm, oferind o ieșire fără îndoire de până la 600 mW chiar și în condiții variate de temperatură și curent de transmisie. TEC integrat, termistorul și dioda de monitorizare asigură o eroare excepțională de urmărire și o stabilitate a puterii, în timp ce pachetul fluture cu 10 pini fără epoxidici cu fibră SM/PM garantează o funcționare fiabilă și fără zgomot. Conceput pentru integratorii de sisteme și inginerii de rețea care solicită control fără compromisuri a spectrului și cele mai mari puteri disponibile, acest modul reduce numărul pompelor, reduce complexitatea răcirii și prelungește durata de viață a amplificatorului. Trust Box Optronics pentru conformitatea Telcordia GR-468 și selecția personalizată a lungimii de undă – pentru că fiecare miliwatt contează în rețelele optice de ultimă generație. Comandați acum pentru a vă îmbunătăți infrastructura cu o tehnologie de pompare dovedită, pregătită pentru câmp, care oferă performanțe constante de la -20°C la 75°C.

Trimite o anchetă

Descriere produs

1. Descrierea produsului:

Modulul de diodă laser cu mini pompă răcită cu fluture de 980 nm cu 10 pini este sigilat ermetic într-un pachet fluture cu 10 pini fără epoxi și fără flux și este încorporat un termistor, un răcitor termoelectric și o diodă de monitorizare.

Modulul cu diodă laser cu mini pompă răcită cu fluture de 980nm cu 10 pini folosește stabilizarea FBG pentru a „bloca” lungimea de undă de emisie. oferă un spectru de bandă îngustă fără zgomot, chiar și în cazul schimbărilor de temperatură, curent de unitate și feedback optic. Selecția lungimii de undă este disponibilă pentru aplicațiile care necesită cea mai mare performanță în controlul spectrului cu cele mai mari puteri disponibile. Acest modul respectă cele descrise în cerința Telcord ia GR-468-CORE.

2. Caracteristicile produsului:

Putere de funcționare fără îndoire 400mW sau 600mW;

Pachet fluture cu 10 pini cu fibră SM Hi1060 sau PM980;

Stabilizarea grătarului Fiber Bragg, selecția lungimii de undă disponibilă;

Răcitor termoelectric integrat, termistor și diodă de monitorizare.

3. Aplicații:

Amplificatoare cu fibră dopată cu erbiu cu multiplexare pe lungime de undă densă (DWDM) (EDFA);

Arhitecturi EDFA cu număr redus de pompe;

Trunchiuri de televiziune prin cablu la distanțe foarte lungi (CATV) și distribuție foarte mare de noduri.

4. Evaluări maxime absolute:

Parametru	Simbol	Min.	Tip.	Max.	Unitate	Note
Temperatura carcasei de operare	TCASE	-20	-	75	℃	-
Temperatura de depozitare	TSTG	-40	-	85	℃	2000 de ore
LD Curent direct	DACĂ	-	-	1100	mA	-
LD Curent invers	IR	-	-	10	uA	-
LD Tensiune inversă	VR	-	-	2	V	-
PD Curent direct	IPD	-	-	-10	mA	-
PD Tensiune inversă	VPD	-	-	20	V	-
Curent TEC	ITEC	-	-	2	A	-
Tensiune TEC	VTEC	-	-	3.0	V	-
Raza de îndoire a fibrei	-	30	-	-	mm	-
Umiditatea relativă	RH	0	-	95%	-	Fără condensare
Timp de lipit cu plumb	-	-	-	10	Doilea	260℃
Forța de tracțiune axială a fibrei	-	-	-	5	N	-
Forța de tragere laterală a fibrei	-	-	-	2.5	N	-

5. Caracteristici electro-optice (temperatura laser de 25℃):

Parametrii	Simbol	Min.	Tip.	Max.	Unitate	Note
LD Curent de prag	ITH		90	110	mA	CW
Putere de iesire	PF		400		mW	Dacă(BOL)<900mA
Putere de iesire	PF		600		mW	Dacă(BOL)<1000mA
LD Curent direct	DACĂ			1200	mA	PF=Puterea nominală
Kink free power	PKINK	700			mW	>= 1,2*Putere nominală
Curent liber îndoit	IKINK	>= 1,2*Dacă(BOL)			mA	[ 1]
LD Tensiune directă	VF			2.5	V	PF=Puterea nominală
Lungimea de undă centrală	λC	973	974	975	nm	Vârf, PF = Putere nominală
Lungimea de undă centrală	λC	975	976	977	nm	Vârf, PF = Putere nominală
Rotirea lungimii de undă de vârf	△λp/△Tamb			0.02	nm/℃	T: FBG Temp.
Lățimea spectrului	△λ			2	nm	RMS@-13dB
Stabilitatea spectrului		-0,5		0.5	nm	PF=Puterea nominală,t=60s
Monitorizați receptivitatea	IM/PF		1	20	uA/mW	VPD=5V,PF=putere nominală
Monitorizați stabilitatea răspunsului				20%		@Toate temperatura de funcționare
Monitorizați curentul întunecat	ID			50	N / A	VPD=5V
Curent TEC	ITEC			1.5	A	TCASE=75℃
Tensiune TEC	VTEC			3.0	V	TCASE=75℃
TEC Consumul de energie modular	P			5	W	TCASE=75℃
Stabilitatea puterii >20mW 10-20mW3.5-10mW				0.20.51	dB	Vârf la vârf, t = 60 s, eșantionare DC la 50 kHz, TC = 25 ℃
Eroare de urmărire	TE	-0,5		0.5	dB	TC=-5~75℃, referit la [2]
Rezistența termistorului	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Constanta termistorului B	BTH		3900		k	TSTG=25℃

Note:

[1] Curentul Kink este definit ca curentul în care abaterea luminii față de curentul slop (dL/dI) de la o potrivire liniară este peste +/-50%, Pkink>= 1,2*Putere nominală,Ikink>=If(BOL)*1,2

[2] Eroarea de urmărire este definită la o anumită temperatură a carcasei, este modificarea puterii fibrei, la un curent de monitor constant, în raport cu valoarea măsurată la carcasa 25℃

6. Specificații fibre optice:

Parametrii	Descriere
Tipul fibrei	Fibră Hi1060 sau PM980
Tip coadă	Fibră goală
Lungimea coadă	2,0±0,2m
Tip conector	Fără

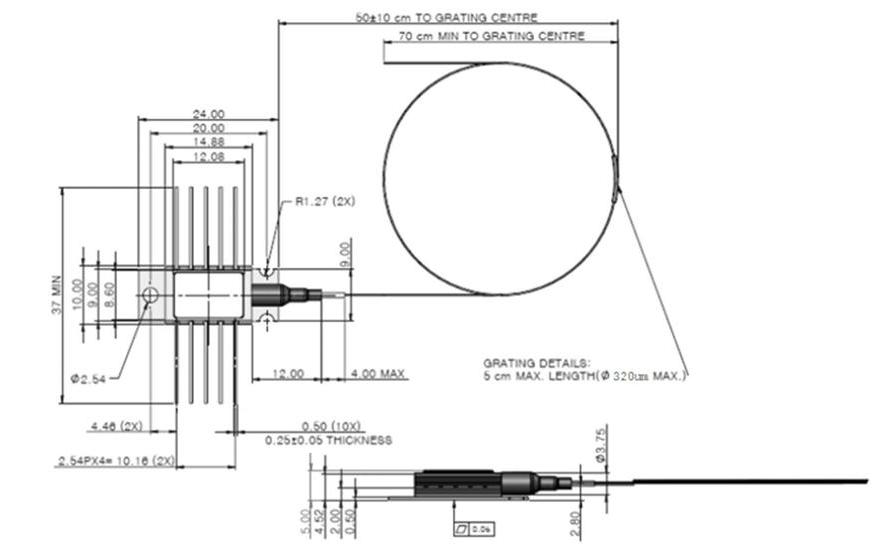

7. Desenul pachetului și definiția PIN-OUT (unitate: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Descriere	PIN	Descriere
1	TEC(+)	10	TEC(-)
2	Termistor	9	Caz Ground
3	PDAnode	8	NC
4	Catod PD	7	Catod LD
5	Termistor	6	Anod LD

8. Informații de comandă:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Lungime de undă	Putere de iesire	Tipul fibrei	Pachet	Tip conector	Tub liber
PumpLaser	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	SM : Mod unicPM : Menținerea polarizării	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: Nul	Nul: Fibră goală 1: Tub liber
