Laserul pompei de 980 nm utilizează o construcție plană cu cip pe subcarner. Cipul de mare putere este sigilat ermetic într-un pachet de fluturi de 14 pini fără epoxidic și fără flux și prevăzut cu un termistor, răcitor termoelectric și diodă de monitorizare. Laserul pompei de 980nm folosește stabilizarea FBG pentru a „bloca” lungimea de undă a emisiilor. Oferă un spectru de bandă îngust fără zgomot, chiar și în cadrul modificărilor de temperatură, curent de acționare și feedback optic. Este o sursă de lumină pentru un amplificator de fibre utilizat în rețelele de comunicații optice. Principalele tipuri de amplificatoare de fibre optice sunt EDFA și FRA.
Grătarul cu diodă cu laser de laser 976NM 700MW este localizat în fibra Hi1060 Pigtail pentru a stabiliza lungimea de undă. Această diodă laser BTF 14pin este disponibilă cu o putere de ieșire gratuită Kink până la 700MW. Curentul maxim LD înainte este <1200mA. Pigtail -ul său poate fi disponibil cu un tub de 900 de ani sau doar fibre goale.
● Putere de funcționare fără kink până la 700MW;

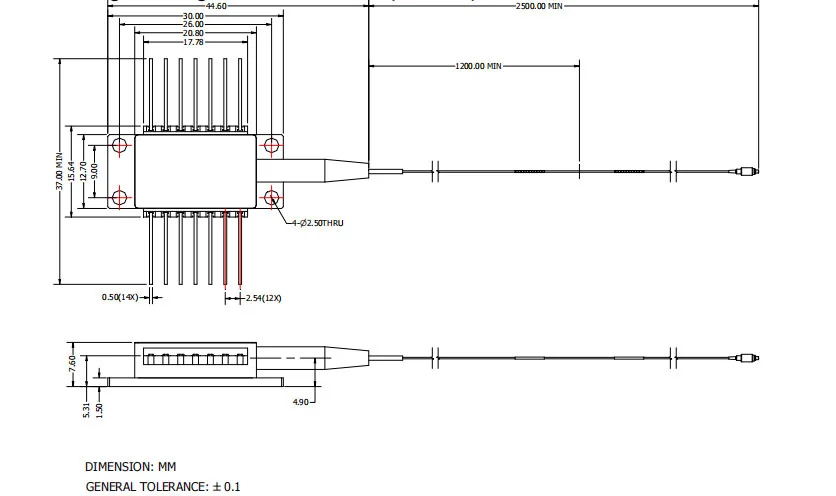

● Pachet de fluturi de 14 pini fără epoxi și fără flux, cu fibre SM;
● stabilizarea grătarului Bragg Bragg;
● Selecția lungimii de undă disponibile;

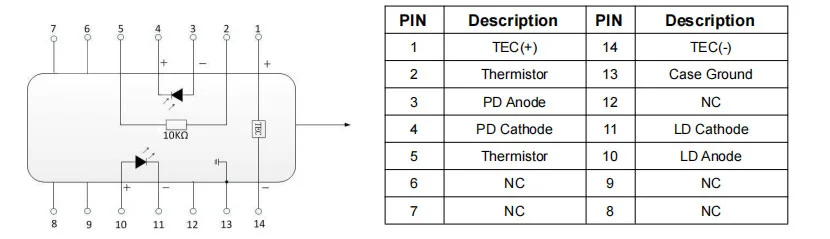

● Diodă integrată de răcire termoelectrică, termistor și monitorizare.
● Amplificatori de fibre dopate de Diviziune de undă de lungime de undă (DWDM) (DWDM) (EDFA);
● Arhitecturi EDFA cu conturi reduse de pompă;
● Trunchiuri de televiziune prin cablu (CATV) foarte mare și distribuție de număr foarte mare.
| Parametru | Simbol | Min. | Typ. | Max. | Unitate | Note |
| Curent de prag LD | Ith | - | 60 | 100 | MA | CW |
| Putere de ieșire | Pf | - | - | 700 | MW | If (Bol) <1000mA |
| LD Curent înainte | DACĂ | - | 1100 | 1200 | MA | PF = Putere nominală |
| Power Free Kink | Pkink | 450 | - | - | MW | > = 1,2*Putere nominală |
| Kink Free Curent | Ikink | > = 1,2*if (Bol) | MA | [1] | ||
| LD Tensiune înainte | VF | - | - | 2.5 | V | PF = Putere nominală |
| Lungimea de undă centrală | LC | 973 | 974 | 975 | nm | Vârf, PF = Putere nominală |
| LC | 975 | 976 | 977 | |||
| Întoarcerea lungimii de undă | △ λp/△ tamb | - | - | 0.02 | NM/℃ | T: FBG Temp. |
| Lățimea spectrului | △ λ | - | - | 1 | nm | RMS@-13DB |
| Stabilitatea spectrului | -0.5 | - | 0.5 | nm | PF = putere nominală, t = 60S | |
| Monitorizează responsabilitatea | VACCINARE | - | 8 | 20 | a fost / MW | VPD = 5V, PF = Putere nominală |
| Monitorizează stabilitatea responsivității | - | - | 20% | - | @All Temperatura de funcționare | |
| Monitorizați curentul întunecat | Id | - | - | 50 | N / A | VPD = 5V |
| Curent TEC | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| Tensiune TEC | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| Consum de energie modală TEC | P | - | - | 5 | W | Tcase = 75 ℃ |
| Stabilitatea puterii> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
DB | Peak-to-Peak, T = 60S, DC până la 50kHz eșantionare, TC = 25 ℃ |
| Eroare de urmărire | TE | -0.5 | - | 0.5 | DB | TC = -5 ~ 75 ℃, referit la [2] |
| Rezistența termistorului | RTH | 9.5 | 10 | 10.5 | Kohm | Tstg = 25 ℃ |
| Termistor B Constant | Bth | - | 3900 | - | k | Tstg = 25 ℃ |
Toate produsele au fost testate înainte de expediere;
Toate produsele au 1-3 ani garanție.
Apreciem afacerea dvs. și oferim o politică de returnare instantanee de 7 zile. (La 7 zile de la primirea articolelor);
Dacă articolele pe care le cumpărați din magazinul nostru nu au o calitate perfecționată, adică nu funcționează electronic la specificațiile producătorilor, pur și simplu le returnați pentru a le înlocui sau restitui;
Dacă articolele sunt defecte, vă rugăm să ne anunțați în termen de 3 zile de la livrare;
Orice articole trebuie returnate în starea lor inițială pentru a se califica pentru o rambursare sau înlocuire;
Cumpărătorul este responsabil pentru toate costurile de transport suportate.
Î: Ce tip de conector pot alege?
A: FC/ APC; SC/ APC; Fără conector ...
Î: Este disponibil tubul liber?
R: Optronica cutiei poate oferi tubul de 900um liber pentru a proteja fibra de pigtail.
