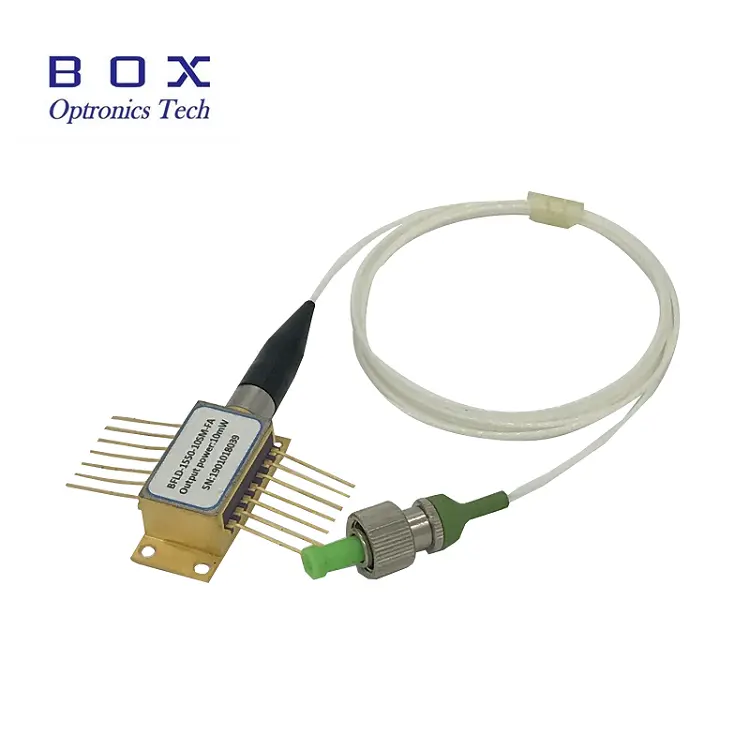

Dioda laser DFB de 1532,68 nm 10 mW pentru modulul de detectare a acetilenei C2H2 este o diodă laser rentabilă, foarte coerentă. Cipul de diodă laser DFB este ambalat într-un pachet tip fluture 14PIN sigilat ermetic, standard industrial, cu TEC, izolator și PD încorporat.
Dioda laser DFB de 1532,68 nm 10 mW pentru modulul de detectare a acetilenei C2h2 este o diodă laser rentabilă, foarte coerentă. Cipul de diodă laser DFB este ambalat într-un pachet tip fluture 14PIN sigilat ermetic, standard industrial, cu TEC, izolator și PD încorporat.
Laser cu feedback distribuit (DFB) de înaltă performanță, cu puțuri multiquantum (MQW);
Pachet fluture standard cu 14 PIN;
TEC încorporat și izolator optic.
Senzori cu fibră optică;
Sensoarea acetilenei;
Surse laser.
| Parametru | Simbol | Stare | Min. | Tip. | Max. | Unitate |
| Lungimea de undă centrală | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Putere optică de ieșire | PO | - | 10 | - | - | mW |
| Curent de prag | ITH | - | - | - | 20 | mA |
| Curent de funcționare | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Lățimea de linie spectrală | LW | - | - | 10 | MHz | |
| Tensiune laser direct | VF | Putere de iesire CW 10mW | - | - | 2.5 | V |
| Monitorizați curentul întunecat | ID | - | - | - | 0.2 | uA |
| Raport de suprimare a modului lateral | SMSR | CW | 35 | 40 | - | V |
| Izolarea optică | - | 30 | - | - | dB | |
| Rezistența termistorului | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| Curent TEC | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| Tensiune TEC | VTEC | TL = 25℃, TC = 70℃ | -2,5 | - | 3.5 | V |
| Coeficientul de temperatură al lungimii de undă | Δλ/ΔT | Temperatura TEC de la 15℃ la 35℃ | - | 0.09 | - | nm/℃ |
| Coeficientul de curent al lungimii de undă | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

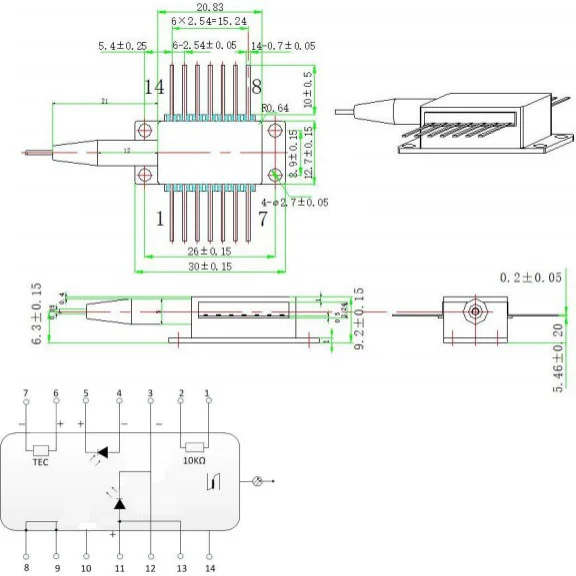

| PIN | Descriere | PIN | Descriere |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Anod laser(+) |
| 3 | Catod LD(-) | 12 | Catod laser (-) |
| 4 | Anod PD (+) | 11 | Anod laser(+) |
| 5 | Catod PD(-) | 10 | NC |
| 6 | TEC(+) | 9 | Caz Ground |
| 7 | TEC(– ) | 8 | Caz Ground |

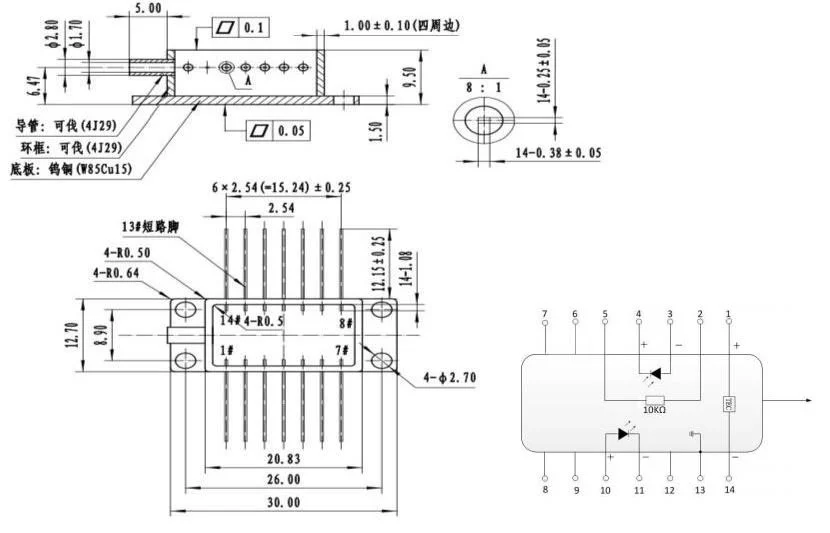

| PIN | Descriere | PIN | Descriere |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Caz Ground |
| 3 | Anod monitor PD (-) | 12 | NC |
| 4 | Catod monitor PD (+) | 11 | Catod laser (-) |
| 5 | Termistor | 10 | Anod laser (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Toate produsele au fost testate înainte de expediere;
Toate produsele au 1-3 ani garanție. (După perioada de garanție a calității a început să percepe o taxă de întreținere corespunzătoare.)
Apreciem afacerea dvs. și vă oferim o politică de returnare instantanee de 7 zile. (7 zile de la primirea articolelor);
Dacă articolele pe care le cumpărați din magazinul nostru nu sunt de o calitate perfectă, adică nu funcționează electronic conform specificațiilor producătorului, pur și simplu returnați-le la noi pentru înlocuire sau rambursare;
Dacă articolele sunt defecte, vă rugăm să ne anunțați în termen de 3 zile de la livrare;
Orice articole trebuie returnate în starea inițială pentru a se califica pentru o rambursare sau înlocuire;
Cumpărătorul este responsabil pentru toate costurile de transport suportate.
Î: Aveți alte lungimi de undă disponibile?
R: Putem oferi banda C sau lungimea de undă a benzii L.
Î: Poate face mai mult cu puterea?
R: unul de 20 mW este opțional.
