Dioda laser fluture DFB 1064nm 200mW

1064nm 200mW DFB Butterfly Laser Diode este un laser cu lățime de linie îngustă, cu o lățime de linie de 100 kHz și o putere de ieșire de până la 200 mW, care este utilizat pe scară largă în sursele de semințe laser cu fibră și lidar.

Trimite o anchetă

Descriere produs

Dioda laser DFB Butterfly 1064nm 200mW este un laser cu lățime de linie îngustă, cu o lățime de linie de 100 kHz și o putere de ieșire de până la 200 mW, care este utilizat pe scară largă în sursele de semințe laser cu fibră și lidar.

1064nm 200mW DFB Butterfly Dioda laser Caracteristici

200mW Putere mare de ieșire;

Fiabilitate ridicată dovedită pe teren;

Fibră coadă Hi1060 SM sau PM980-HP;

Pachet Fluture 14PIN;

Pompă de căldură termoelectrică internă și fotodiodă de monitorizare;

Fiabilitate:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Diode laser Aplicații:

Sursă de semințe pentru lasere;

Spectroscopie;

Detecție optică.

Evaluări maxime absolute

Parametru	Simbol	Min.	Max.	Unitate
Tensiune maximă de funcționare	V	-	2.5	V
Curentul maxim de funcționare	I	-	500	mA
Tensiune inversă MPD	VMPD	-	20	V
Tensiunea răcitorului termoelectric	VTEC	-	4.8	V
Curent de răcire termoelectric	ITEC	-	1.8	A
Temperatura carcasei de operare	TC	-20	60	℃
Temperatura de depozitare	TSTG	-40	85	℃
Umiditatea de depozitare	-	5	85	%RH
Descărcări electrostatice (ESD)	VESD	-	500	V
Temperatura de lipire a plumbului	STEMP	-	260	℃
Timp de lipit cu plumb	STIME		10	sec

Caracteristici electro-optice (temperatura laser 25℃):

Parametru	Simbol	Stare	Min.	Tip.	Max.	Unitate
Lungimea de undă centrală	λc	TL=15~35℃ CW	1062	1064	1066	nm
Putere optică de ieșire	PO	TL=25℃	-	200	-	mW
Curent de prag	ITH	TL=25℃	-	45	70	mA
Tensiune de operare	VOP	IOP= 200mA (CW)	-	-	2.5	V
Curentul de funcționare	Iop	IOP= 200mA (CW)	-	300	500	mA
-3dB Lățimea spectrală	Δλ	-	-	0.03	-	nm

Rata de suprimare a modului lateral	SMSR	-	-	40	-	dB
Rata de stingere a polarizării	ER	-	18	-	-	dB
Temp. coeficient de lungime de undă	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilitatea MPD	IMON/POP	@-5V tensiune de polarizare	1	-	30	μA/mW
Rezistența termistorului	RTH	-	9.5	10	10.5	KΩ

Specificații fibre optice:

Parametrii	Descriere
Tipul fibrei	Hi1060 sau PM980
Tip coadă	Tub liber de 900 μm
Lungimea coadă	1,0±0,1m
Tip conector	FC/APC

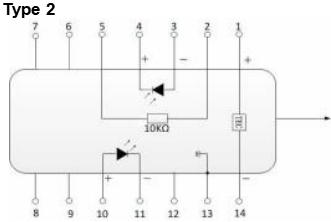

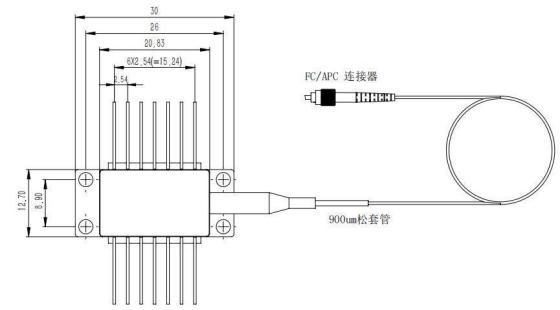

Desenul pachetului și definiția PIN-OUT (unitate: mm):

PIN	Descriere	PIN	Descriere
1	TEC(+)	14	TEC(–)
2	Termistor	13	Caz Ground
3	Anod monitor PD (-)	12	NC
4	Catod monitor PD (+)	11	Catod laser (-)
5	Termistor	10	Anod laser (+)
6	NC	9	NC
7	NC	8	NC

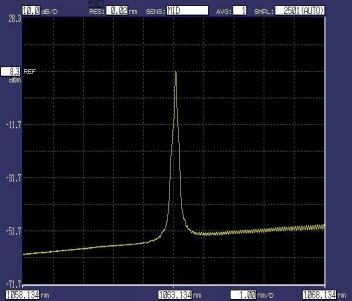

Spectru optic tipic

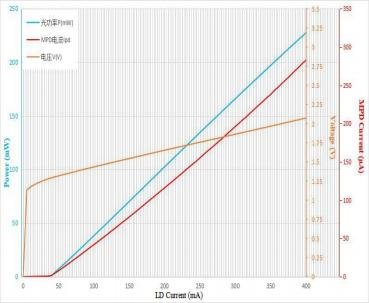

Spectrul (Pop=200mW, 25℃) Curbe de tensiune luminoasă (25℃)

Informații de comandă:

BFLD	-XXXX	-X	XX	-XX	X
Tip laser	Lungime de undă	Putere de iesire	Tipul fibrei	Conector	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM: PM980	FA : FC/APCOaltele	NULL: 14PIN Tip 2 Personalizat (10PIN)

De exemplu: BFLD-1060-2HSM-FA (Informații de comandă: diodă laser DFB Butterfly de 1064 nm cu putere de ieșire de 200 mW și fibră SM Hi1060 cu conector FC/APC, PIN-OUT este de tip 2).
