Dioda laser fluture 1030nm 200mW 100KHz DFB

1030nm 200mW 100KHz DFB Butterfly Laser Diode este o diodă laser DFB tip fluture de mare putere, cu lățime de linie îngustă, utilizată pe scară largă ca surse de semințe pentru laserele cu fibră sau pentru măsurători spectrale de precizie.

Trimite o anchetă

Descriere produs

1.Rezumat:

1030nm 200mW 100KHz DFB Butterfly Laser Diode este o diodă laser DFB tip fluture de mare putere, cu lățime de linie îngustă, folosită pe scară largă ca sursă de semințe pentru laserele cu fibră sau pentru măsurători spectrale de precizie.

2. Caracteristici:

• 200mW Putere mare de ieșire;

• Sub 100 kHz lățime de linie îngustă;

• Fibră PM peste 18 dB PER ridicat;

• Pachet Butterfly 14PIN;

• Pompă de căldură termoelectrică internă și fotodiodă de monitorizare;

• Fiabilitate ridicată dovedită pe teren.

Fiabilitate:Telcordia GR-468. RoHS

3. Aplicații:

• Sursă de semințe pentru lasere;

• Spectroscopie;

• Detecție optică.

4. Evaluări maxime absolute

Parametru	Simbol	Min.	Max.	Unitate
LD Curent invers	IR	-	2	V
LD Curent direct	DACĂ	-	500	mA
Tensiune inversă MPD	VMPD	-	20	V
Tensiunea răcitorului termoelectric	VTEC	-	4.8	V
Curent de răcire termoelectric	ITEC	-	2.5	A
Temperatura carcasei de operare	TC	-45	70	℃
Temperatura de depozitare	TSTG	-40	85	℃
Umiditatea de depozitare	-	5	85	%RH
Descărcări electrostatice (ESD)	VESD	-	500	V
Temperatura de lipire a plumbului	STEMP	-	260	℃
Timp de lipit cu plumb	STIME		10	sec

5. Caracteristici electro-optice (temperatura laser de 25℃):

Parametru	Simbol	Stare	Min.	Tip.	Max.	Unitate
Lungimea de undă centrală	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Putere optică de ieșire	PO	TL=25℃	-	200	-	mW
Curent de prag	ITH	TL=25℃	-	45	70	mA
Tensiune de operare	VOP	POP= 200 mW (CW)	-	-	2.5	V
Curentul de funcționare	Iop	POP= 200 mW (CW)	-	300	500	mA
Lățimea liniei	Δλ	-	-	30	100	kHz
Rata de suprimare a modului lateral	SMSR	-	-	40	-	dB
Rata de stingere a polarizării	ER	-	18	-	-	dB
Temp. coeficient de lungime de undă	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilitatea MPD	IMON/POP	@-5V tensiune de polarizare	1	-	30	μA/mW
Rezistența termistorului	RTH	-	9.5	10	10.5	KΩ

6. Specificații fibre optice:

Parametrii	Descriere
Tipul fibrei	PM980
Tip coadă	Tub liber de 900 μm
Lungimea coadă	1,2±0,1m
Tip conector	FC/APC

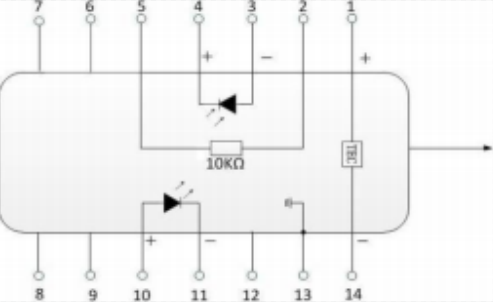

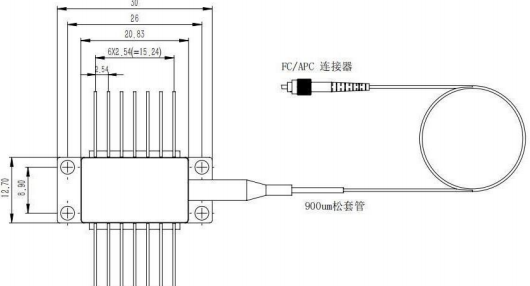

7. Desenul pachetului și definiția PIN-OUT (unitate: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tip 2

PIN	Descriere	PIN	Descriere
1	TEC(+)	14	TEC(-)
2	Termistor	13	Caz Ground
3	Anod monitor PD (-)	12	NC
4	Catod monitor PD (+)	11	Catod laser (-)
5	Termistor	10	Anod laser (+)
6	NC	9	NC
7	NC	8	NC
